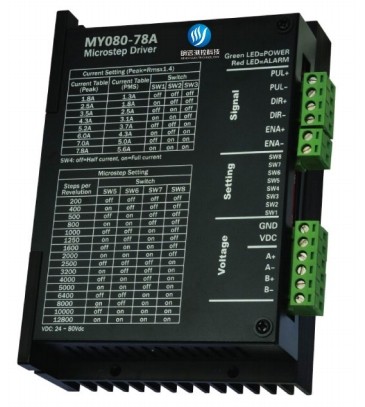

MY080-78A步进电机驱动器

产品名称:MY080-78A步进电机驱动器
产品编号:134244-860
产品型号:MY080-78A
更新时间:2013.12.12
浏览次数:
   产品详细介绍

MY080-78A是采用伺服控制原理技术,等角度恒力距高细分型步进电机驱动器,保证发挥电机的最佳性能。该技术可以明显改善电机噪音和运行平稳性,最大驱动电流7.8A,工作电压68VDC,最高定位精度64细分可达12800/



主要应用领域:

适合各种运动控制领域自动化设备和仪器,例如:电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。



 功能说明:



驱动器功能

操作说明

微步细分数设定

SW5-SW8四个拨码开关来设定驱动器微步细分数,其共有16档微步细分。用户设定细分时,应先停止驱动器运行。具体微步细分数的设定,请按驱动器面板说明。

输出电流设定

SW1-SW3三个拨码开关来设定驱动器输出电流,其输出电流共有8档。具体输出电流的设定,请参照驱动器面板说明。

自动半流功能

用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半,ON表示静态电流和动态电流相同。一般用途中应将SW4设成OFF,使得电机和驱动器的发热减少,可靠性提高。脉冲串停止后约0.4秒左右电流自动减50%(实际值55%),发热量理论上减少36%

信号接口

PUL+PUL-为控制脉冲信号正端和负端;DIR+DIR-为方向信号正端和负端;ENA+ENA-为使能信号的正端和负端。

电机接口

A+A-接步进电机A相绕组的正负端;B+B-接步进电机B相绕组的正负端。当AB两相绕组调换时,可使电机方向反向。

电源接口

采用直流电电源供电,工作电压范围建议为24V-80VDC,电源功率大于300W

指示灯

驱动器有红绿两个指示灯。其中绿灯为电源指示灯,当驱动器上电后绿灯常亮;红灯为故障指示灯,当出现过压、过流故障时,故障灯常亮。故障清楚后,红灯灭。当驱动器出现故障时,只有重新上电和重新使能才能清楚故障。

安装说明

驱动器外形尺寸为:140×97×48mm,安装孔距为133mm。既可以卧式也可以立式安装(建议采用立式安装)。安装时,应使其紧贴在金属机柜上以利于散热。



参数设定:

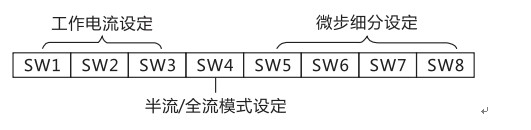

   MY080-78A驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流、详细描述如下:

工作电流设定



输出峰值电流

输出均值电流

SW1

SW2

SW3

1.8A

1.3A

off

off

off

2.5A

1.8A

on

off

off

3.5A

2.5A

off

on

off

4.3A

3.1A

on

on

off

5.2A

3.7A

off

off

on

6.0A

4.3A

on

off

on

7.0A

5.0A

off

on

on

7.8A

5.6A

on

on

on

微步细分设定

步数/

SW5

SW6

SW7

SW8

200

off

0ff

off

off

400

on

0ff

off

off

500

off

on

off

off

800

on

on

off

off

1000

off

0ff

on

off

1250

on

off

on

off

1600

off

on

on

,

off

2000

on

on

on

off

2500

off

off

off

on

3200

on

off

off

on

4000

off

on

off

on

5000

on

on

off

on

6400

off

off

on

on

8000

on

off

on

on

10000

off

on

on

on

12800

on

on

on

on

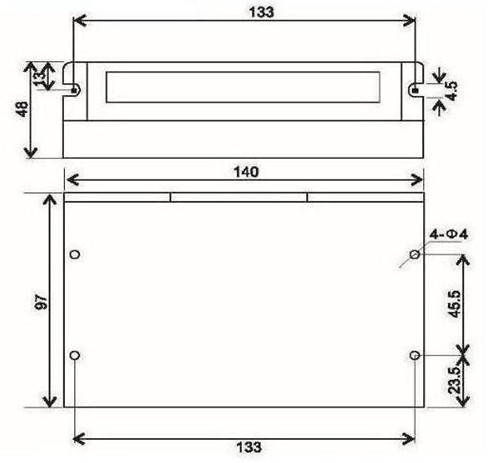

安装尺寸:
