产品主要特点:
低噪音
低振动
运行平稳
步距精度 5% 温度80℃Max 环境温度 -20℃— 50℃ 绝缘电阻 100M Ω Min 500VDC 耐 压 500V AC 1minute

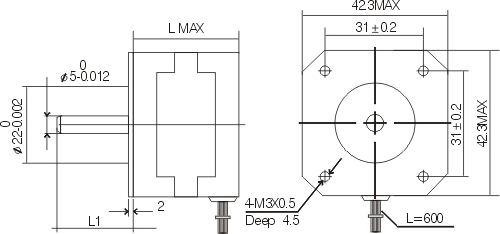

电机安装尺寸

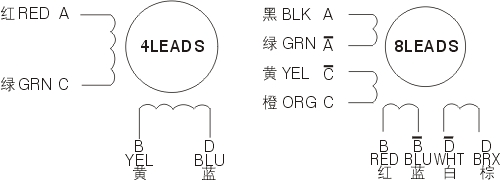

电机接线图

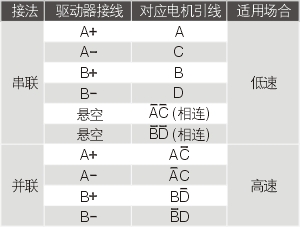

引线接法:

技术参数(Electrical Specifications):
型号
Modei |
步距角
(°) |
静力矩N.M |
额定 电流
A |
相电阻
Ohm |
相电感
Mh |
转子 惯量
g.c㎡ |
定位 力矩
Kg.cm |
重量
Kg |
电机 长度
mm |
引线 数目 |
MY42HS01L25 |
1.8 |
0.17 |
0.4 |
24 |
36 |
20 |
200 |
0.15 |
25 |
4 |
MY42HSM02L34 |
0.2 |
0.87 |
3.1 |
4.6 |
38 |
120 |
0.23 |
34 |
4 |
MY42HS02L40 |
0.32 |
0.8 |
10 |
17 |
57 |
150 |
0.24 |
40 |
4 |
MY42HSM03L48 |
0.21 |
1.5 |
2.1 |
3.3 |
82 |
200 |
0.34 |
48 |
4 |
MY42HS03 L48 |
0.34 |
1 |
4.6 |
4 |
82 |
200 |
0.34 |
48 |
8 |
MY42HS04 L48 |
0.4 |
2.5 |
1.25 |
2.5 |
82 |
200 |
0.34 |
48 |
4 |
注:以上仅为代表性产品,本公司可根据客户要求定做。 |
