| 产品名称：86二相步进电机 |
 |
| 产品编号：12822-8593 |
| 产品型号：二相86混合式步进电机 |
| 更新时间：2013.07.02 |
| 浏览次数： |
|
 产品详细介绍 |
|
产品主要特点:
力矩大
高加速性能
耐负载冲击
寿命长步距精度 5%
温度80℃Max
环境温度 -20℃— 50℃
绝缘电阻 100M Ω Min 500VDC
耐 压 500V AC 1minut

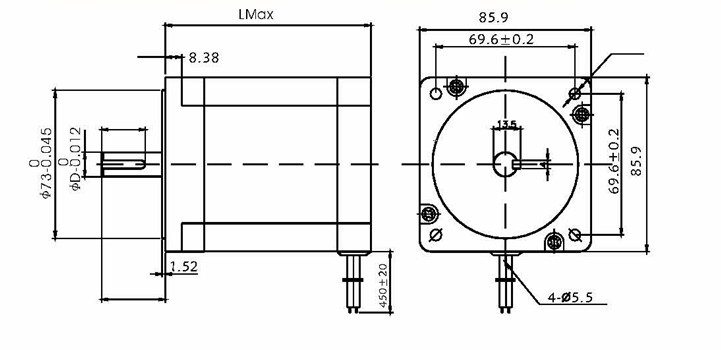

产品机械尺寸
产品接线图：

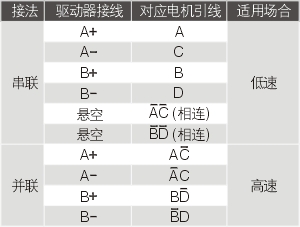

引线接法
技术参数(Electrical Specifications)：
|
型号
Modei |
步距角
（°） |
静力矩N.M |
额定 电流
A |
相电阻
Ohm |
相电感
Mh |
转子 惯量
g.c㎡ |
定位 力矩
Kg.cm |
重量
Kg |
电机 长度
mm |
引线 数目 |
|
MY86HS35L65 |
1.8 |
3.5 |
2.8 |
1.4 |
3.9 |
1000 |
800 |
2 |
65 |
8 |
|
MY86HS45L80 |
1.8 |
4.5 |
4.2 |
0.8 |
3.5 |
1400 |
1300 |
2.3 |
80 |
8 |
|
MY86HS60L101 |
1.8 |
6.0 |
5.0 |
0.52 |
4.9 |
2300 |
1300 |
3.25 |
101 |
4 |
|
MY86HSM85L118 |
1.8 |
8.5 |
4.2 |
0.87 |
4.4 |
2700 |
2500 |
3.8 |
118 |
8 |
|
MY86HS120 L156 |
1.8 |
12 |
4.5 |
1.12 |
6.4 |
4000 |
4000 |
5.4 |
156 |
8 |
以上仅为代表性产品，本公司可根据客户要求定做。
|
|
|
|
