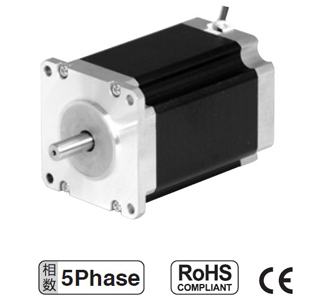

| 产品名称：60五相步进电机 |
 |
| 产品编号：16824-942 |
| 产品型号：60系列五相步进电机 |
| 更新时间：2014.01.14 |
| 浏览次数： |
|
 产品详细介绍 |
基本参数：
|
项目 |
参数 |
| 步距角 |
0.72° |
| 步距角精度 |
0.72°±5% |
| 电阻公差 |
±10% |
| 电感公差 |
±20% |
| 温升 |
85℃ Max(绕阻方式) |
| 工作环境温度 |
-20℃~+50℃ |
| 绝缘电阻 |
100MΩMin，500VDC |
| 介电强度 |
500VAC，一分钟 |
| 径向跳动 |
0.025Max.（500g-负载） |
| 轴向间隙 |
0.075Max.（1000g-负载） |

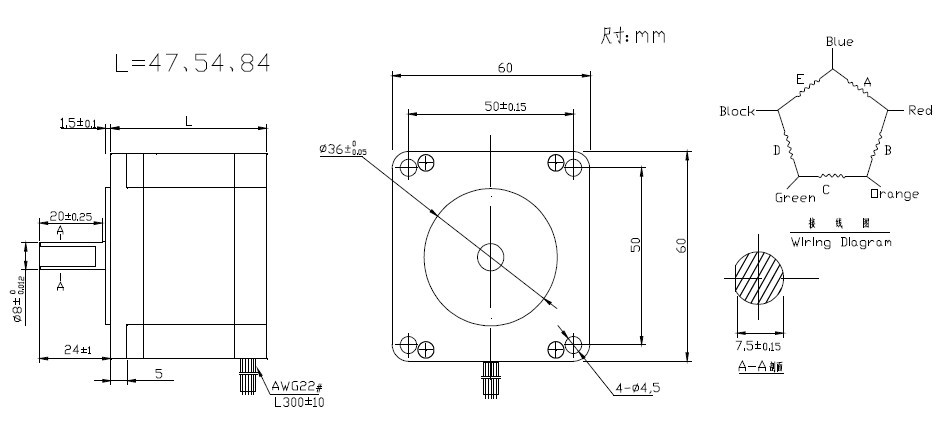

机械尺寸：
60系列五相混合式步进电机规格:
|
型号 |
电
压
V |
电
流
A |
电
阻
Ω |
静力
矩
N.M |
引
线
Lead |
重
量
Kg |
机
长（L）
mm |
转 子
惯量
g-cm 2 |
|
单轴 |
双轴 |
|
MYSHM564-1.4A |
MYSHM564-1.4B |
1.3 |
1.4 |
0.93 |
0.40 |
5 |
0.6 |
47 |
170 |
|
MYSHM566-1.4A |
MYSHM566-1.4B |
1.7 |
1.4 |
1.19 |
0.80 |
5 |
0.74 |
54 |
280 |
|
MYSHM569-1.4A |
MYSHM569-1.4B |
2.7 |
1.4 |
1.95 |
1.60 |
5 |
1.2 |
84 |
560 |
|
|
|
|
