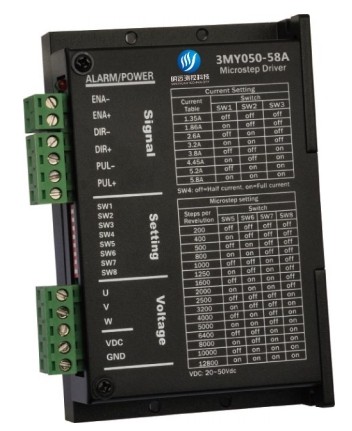

3MY050-58A采用伺服纯正弦精密电流控制技术，等角度恒力矩高细分型三相步进电机驱动器，该技术可以明显改善电机噪音和运行平稳性，最大驱动电流5.8A，最高定位精度64细分可达12800步/转。
主要应用领域
适合各种运动控制领域自动化设备和仪器，例如：电子加工与检测、半导体封装、激光切割与焊接、激光照排、包装机械、雕刻机、打标机、切割机、服装绘图仪、数控机床、自动化装配设备等。
驱动器功能说明
|
驱动器功能 |
操作说明 |
|
微步细分数设定 |
由SW5-SW8四个拨码开关来设定驱动器微步细分数，其共有16档微步细分。用户设定细分时，应先停止驱动器运行。具体微步细分数的设定，请按驱动器面板说明。 |
|
输出电流设定 |
由SW1-SW3三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请参照驱动器面板说明。 |
|
自动半流功能 |
用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半，ON表示静态电流和动态电流相同。一般用途中应将SW4设成OFF，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减至一半左右（实际值60%），发热量理论上减少36%。 |
|
信号接口 |
PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端。 |
|
电机接口 |
U,V,W对应电机绕组线U,V,W,任意对调三根绕组线中的两根，可使电机方向改变。 |
|
电源接口 |
采用直流电源供电，工作电压范围建议为24V-50VDC，电源功率大于200W。建议工作电压36VDC。 |
|
指示灯 |
驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清楚后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清楚故障。 |
|
安装说明 |
驱动器外形尺寸为：118×75.5×35mm，安装孔距为112mm。既可以卧式也可以立式安装（建议采用立式安装）。安装时，应使其紧贴在金属机柜上以利于散热。 |
参数设定

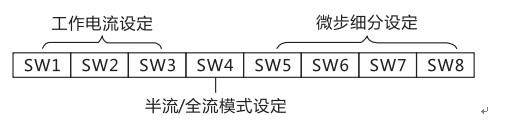

3MY050-58A驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流。详细描述如下：
工作电流设定：
|
输出均值电流 |
SW1 |
SW2 |
SW3 |
|
1.35A |
off |
off |
off |
|
1.86A |
on |
off |
off |
|
2.6A |
off |
on |
off |
|
3.2A |
on |
on |
off |
|
3.8A |
off |
off |
on |
|
4.45A |
on |
off |
on |
|
5.2A |
off |
on |
on |
|
5.8A |
on |
on |
on |
微步细分设定：
|
步数/转 |
SW5 |
SW6 |
SW7 |
SW8 |
|
200 |
off |
off |
off |
off |
|
400 |
on |
off |
off |
off |
|
500 |
off |
on |
off |
off |
|
800 |
on |
on |
off |
off |
|
1000 |
off |
off |
on |
off |
|
1250 |
on |
off |
on |
off |
|
1600 |
off |
on |
on |
off |
|
2000 |
on |
on |
on |
off |
|
2500 |
off |
off |
off |
on |
|
3200 |
on |
off |
off |
on |
|
4000 |
off |
on |
off |
on |
|
5000 |
on |
on |
off |
on |
|
6400 |
off |
off |
on |
on |
|
8000 |
on |
off |
on |
on |
|
10000 |
off |
on |
on |
on |
|
12800 |
on |
on |
on |
on |

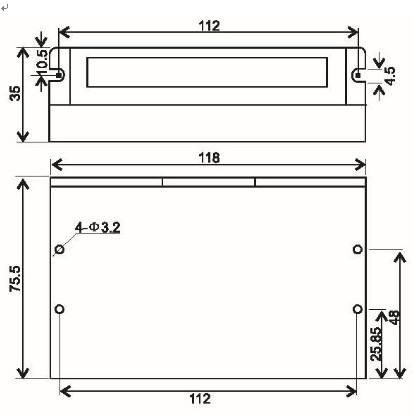

安装尺寸：
|
