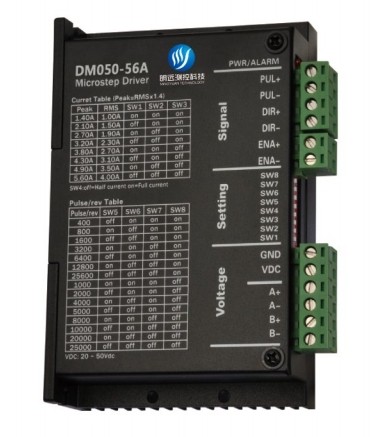

DM050-56A是明远测控新推出的数字式步进电机驱动器，该驱动器采用了最新32位DSP技术，可设置256内的任意细分以及额定电流内的任意电流值。由于采用低速、中速抗共振技术，内置微细分技术，即使在低细分的条件下，也能够达到高细分的效果，低中高速运行都很平稳，噪音超小。驱动器内部集成了参数自动整定功能，能够针对不同电机自动生成最优运行参数，最大限度发挥电机的性能。通过PC机软件或手持编程器调试器设置脉冲上升沿或下降沿触发有效；还可以设置单脉冲模式或者双脉冲模式。

应用领域

   适合各种中小型自动化设备和仪器，例如：打标机、雕刻机、切割机、激光照排、医疗、绘图仪、数控机床、自动装配设备等。

功能说明

驱动器功能	操作说明
微步细分数设定	由SW5-SW8四个拨码开关来设定驱动器微步细分数，其共有15档微步细分。用户设定细分时，应先停止驱动器运行。具体微步细分数的设定，请按驱动器面板说明。
输出电流设定	由SW1-SW3三个拨码开关来设定驱动器输出电流，其输出电流共有8档。具体输出电流的设定，请参照驱动器面板说明。
自动半流功能	用户可通过SW4来设定驱动器的自动半流功能。OFF表示静态电流设为动态电流的一半，ON表示静态电流和动态电流相同。一般用途中应将SW4设成OFF，使得电机和驱动器的发热减少，可靠性提高。脉冲串停止后约0.4秒左右电流自动减50%（实际值60%），发热量理论上减少36%。
信号接口	PUL+和PUL-为控制脉冲信号正端和负端；DIR+和DIR-为方向信号正端和负端；ENA+和ENA-为使能信号的正端和负端。
电机接口	A+和A-接步进电机A相绕组的正负端；B+和B-接步进电机B相绕组的正负端。当A、B两相绕组调换时，可使电机方向反向。
电源接口	采用直流电电源供电，工作电压范围建议为20V-50VDC，电源功率大于200W。
指示灯	驱动器有红绿两个指示灯。其中绿灯为电源指示灯，当驱动器上电后绿灯常亮；红灯为故障指示灯，当出现过压、过流故障时，故障灯常亮。故障清楚后，红灯灭。当驱动器出现故障时，只有重新上电和重新使能才能清楚故障。
安装说明	驱动器外形尺寸为：118×75.5×35mm，安装孔距为112mm。既可以卧式也可以立式安装（建议采用立式安装）。安装时，应使其紧贴在金属机柜上以利于散热。

参数设定

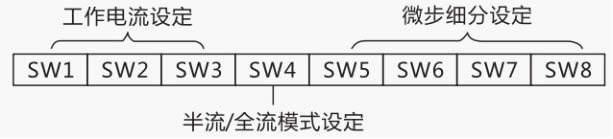

  DM050-56A驱动器采用八位拨码开关设定细分精度、动态电流和半流/全流、详细描述如下：

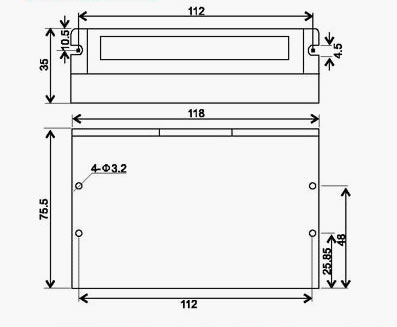

安装尺寸
