基本参数：
|
项目 |
参数 |
| 步距角 |
0.72° |
| 步距角精度 |
0.72°±5% |
| 电阻公差 |
±10% |
| 电感公差 |
±20% |
| 温升 |
85℃ Max(绕阻方式) |
| 工作环境温度 |
-20℃~+50℃ |
| 绝缘电阻 |
100MΩMin，500VDC |
| 介电强度 |
500VAC，一分钟 |
| 径向跳动 |
0.025Max.（500g-负载） |
| 轴向间隙 |
0.075Max.（1000g-负载） |

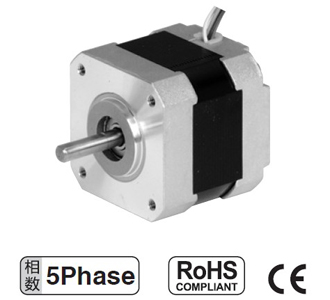

产品外观：
机械尺寸：
42系列五相混合式步进电机规格:
|
型号 |
电
压
V |
电
流
A |
电
阻
Ω |
静力
矩
N.M |
引
线
Lead |
重
量
Kg |
机
长
（L）mm |
转子
惯量
g-cm 2 |
|
单轴 |
双轴 |
|
MYSHM543-0.75A |
MYSHM543-0.75B |
1.46 |
0.75 |
1.95 |
0.13 |
5.00 |
0.21 |
33 |
35 |
|
MYSHM544-0.75A |
MYSHM544-0.75B |
1.7 |
0.75 |
2.3 |
0.18 |
5.00 |
0.24 |
39 |
54 |
|
MYSHM545-0.75A |
MYSHM545-0.75B |
2.1 |
0.75 |
2.8 |
0.24 |
5.00 |
0.35 |
47 |
70 |
|
MYSHM546-0.75A |
MYSHM546-0.75B |
2.25 |
0.75 |
3 |
0.40 |
5.00 |
0.5 |
59 |
108 |
|
MYSHM546-1.4A |
MYSHM546-1.4B |
1.16 |
1.4 |
0.83 |
0.40 |
5.00 |
0.5 |
59 |
108 |
以上仅为代表性产品，可根据客户需求定制 |
|
