步进电机驱动器的几种接线方法

新闻来源:明远测控 编辑:深圳市明远测控科技有限公司 发布时间:2014.03.26 浏览次数:


    明远测控工程师通过几年的工作经验,总结了几种步进电机驱动器接线方法,具体分有两种方式介绍如下:

1 共阳极接法,共阴检接法和差分方式接法

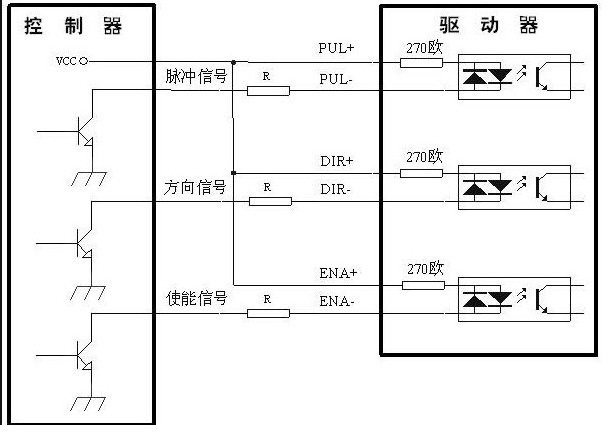

共阳极接法

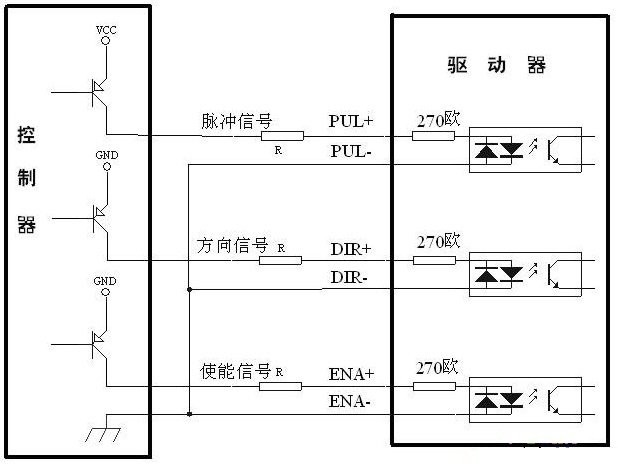

共阴极接法

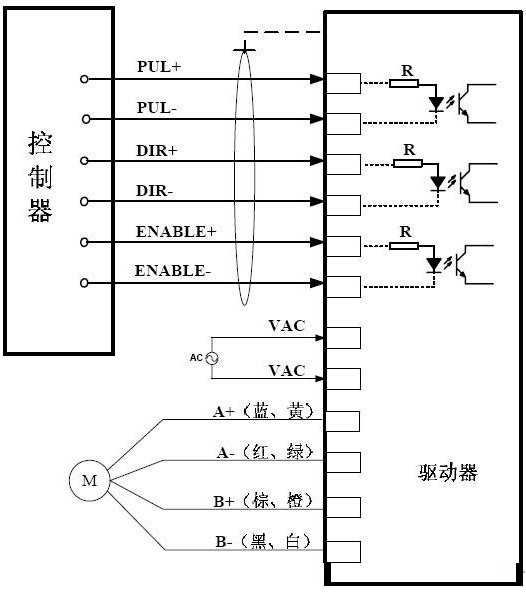

差分方式接法

2

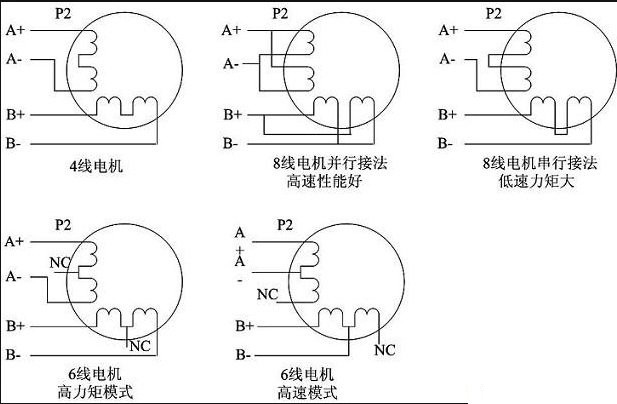

4,6和8线电机接线方法

4线电机和6线电机高速度模式:输出电流设成等于或略小于电机额定电流值;

6线电机高力矩模式:输出电流设成电机额定电流的0.7倍;

8线电机并联接法:输出电流应设成电机单极性接法电流的1.4倍;

8线电机串联接法:输出电流应设成电机单极性接法电流的0.7倍。
